新型復合濾棒成型機改造方案
一、概述
       為了滿足濾棒生產廠家的需求,本公司自主研制開發了一種多功能復合機,可以通過更換配件進行生產不同復合規格的復合濾棒,滿足了煙草行業對不同濾棒規格的要求,同時有效降低卷煙焦油含量,減少卷煙給人體帶來的危害。

二、基本結構和工作原理

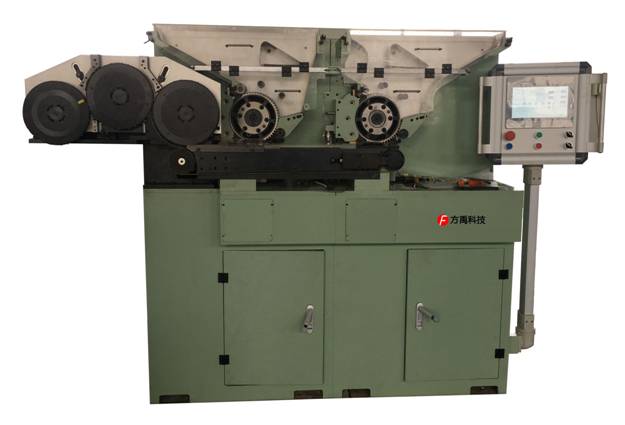

       本復合機主要由供料系統、縫隙消除機構、供膠系統、成型系統、電氣控制系統、檢測剔除系統和人機界面等組成。

供料系統:用于對原料棒的分切和棒段的輸送。該系統主要由料斗盤、料倉、切割鼓輪、圓切刀、轉向裝置和輸送傳動裝置等組成。

縫隙消除裝置:用于對兩種對接原料棒之間縫隙的消除。該裝置主要由傳遞輪消隙同步并攏。

供膠系統:該系統采用冷膠封口法,確保產品質量更穩定。該系統主要由膠筒、計量泵組成,并內置在設備中。

成型系統:該系統實現復合后濾棒的卷制成型,采用KDF2原有的成型裝置并做相應改造。

電氣控制系統:整機的控制系統均采用了德國西門子PLC控制和德國lenze全數字、高精度、動力強勁的伺服驅動器和電機,確保產品精度。

檢測剔除系統:微波檢測系統主要負責對生產出的復合濾棒進行在線質量檢測,其中包括整支復合濾棒長短檢測,左、右料斗的生產出的濾棒數量,長短檢測、復合棒間隙進行檢測和切口位置的檢測,并根據要求在輸出鼓輪上進行剔除控制。

人機界面:主要負責向運動控制系統發布所需生產的產品規格要求的數據,向順序控制部分發布主機所需生產產品的規格、生產所需速度控制、加熱溫度控制值、各電磁閥工作時間控制等,向檢測系統發布相應的檢測指標值等,同時接收上述部件反饋回的信息。

盤紙搭接系統:增加新型盤紙自動高速搭接系統,實現換盤紙不降速搭接,減少損耗。

本復合機基本工作原理如下:



三、傳動方式及復合規格

       為滿足今后的柔性化生產,方便更改規格,因此取消了原來機械齒輪箱的傳動,采用了先進的電子齒輪傳動(伺服電機),傳動方式是7軸聯動,運行狀態更穩定、可靠性好、控制精度高、維修成本低。在更換品種規格上更簡單,只需把程序撥到你需要的規格上,更換相應的配件就完成了規格的更換。在規格上,最短可達到8mm,最長20mm(復合棒中單節的長度)。

常用幾種復合規格如下圖所示:

序號
煙支規格
原棒A長度(mm
原棒B長度(mm
復合后長度(mm
1
8+8
96
96
96
2
8+12
96
96
120
3
8+17
96
102
100
4
9+16
108
96
100
5
8+16
96
96
96
6
12+12
96
96
96
7
14+10
80
84
96
8
10+10
120
120
120
9
10+15
120
120
100
10
10+20
120
120
120
復合后的濾棒形式如下圖所示:
                                  加料棒      白棒


四、復合機的對接

       因復合機采用的是全伺服控制系統,在對接成型設備更簡單,更方便,可對接目前多種成型設備,如YL21,YL23,KDF2,FR4,PM5等。根據不同型號的對接機需要做相應改造。

五、主要技術參數

1.生產能力:100-250m/min(根據不同的復合材料會有相應變化)
     有效運行率:≥80%
2.產品規格:常用10種(如上表所示)
                     濾棒直徑5.5-9mm (具體尺寸由廠家指定)
3.噪音:≤85dB(A)
4.產品精度:直徑≤±0.2mm
            長度≤±0.5mm
            圓度≤0.35mm
            兩段濾棒之間的間隙≤0.2mm
            相位偏差≤1mm
5.供電電源:3Φ380V, 50Hz
6.外型尺寸(L×W×H):3800×700×1550mm
7.整機重量:2500kg

六、對原料棒的精度要求
1.原棒A(如碳棒):
直徑≤±0.15mm
                長度≤±0.5mm
                圓度≤0.5mm
2.原棒B(如白棒):
直徑≤±0.15mm
                長度≤±0.5mm
                圓度≤0.35mm
                硬度:86%±3

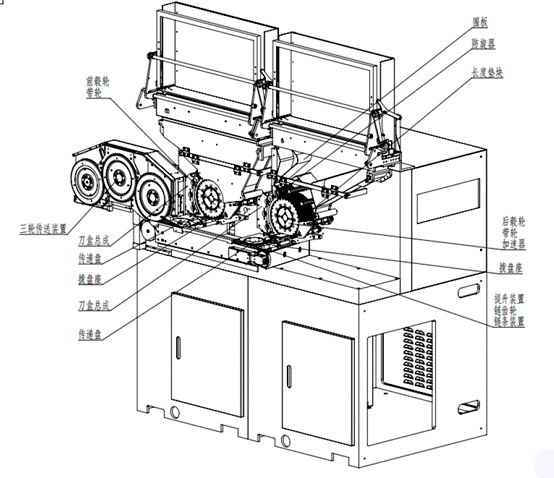

七、規格改造更換件清單(如今后需要生產另外一種規格復合濾棒



(更換件清單示意圖)

八、準備及現場安裝周期

配件準備周期為兩個半月,現場安裝調試為20個工作日。

、售后服務

一年質保期,免費培訓,終身免費技術服務咨詢。
