一、概述
實驗室用小型卷接機是煙草研究單位在新品牌香煙研制過程中必備的實驗設備。通過該設備可以按照成品香煙的規格在實驗室把新品香煙卷制成型,具有實用靈活、可靠、卷制成本低廉的優點,是實驗室在新品研發過程中的得力設備。
現階段實驗室使用的小型卷煙機主要有德國虹霓公司的一款產品以及許昌煙草機械有限公司仿制虹霓公司的另一款產品。該兩款設備結構基本相同,差別不大。由于該產品設計年代較為久遠,很多方面的結構已顯陳舊,比如卷煙長度控制方面是采用機械傳動辦法,利用塔輪變換方式實現,造成結構復雜,調整繁瑣。為此,我公司利用現階段成熟的控制技術,結合原設備卷制原理及特點,對實驗室用卷煙機進行了改進設計。
針對客戶需求情況,我們采用兩種方案供客戶選擇:
1、基本保留現有部件結構,把主電機和勻絲輥電機改為伺服電機,相應傳動部件取消(比如塔輪結構)。
2、全部傳動結構重新設計,基本取消齒輪傳動結構,使用五個伺服傳動電機,采用多軸傳動控制、觸摸屏快速更改參數,加入智能控制系統,大大提高自動化水平,使改進后的設備更方便實驗室使用。
二、具體結構簡介
第一種方案:主電機和拋絲輥電機采用伺服電機,相應部件進行適應性改造。其主要技術參數如下:
1.生產速度:60支/分
2.煙支長度:55-75mm
3.煙支直徑:Ф6.0mm
4.裝置功率:1.5KW
5.機器尺寸(長度×寬度×高度):1963×820×1333mm
6.電源電壓:AC220V±10%
7.頻率:50HZ

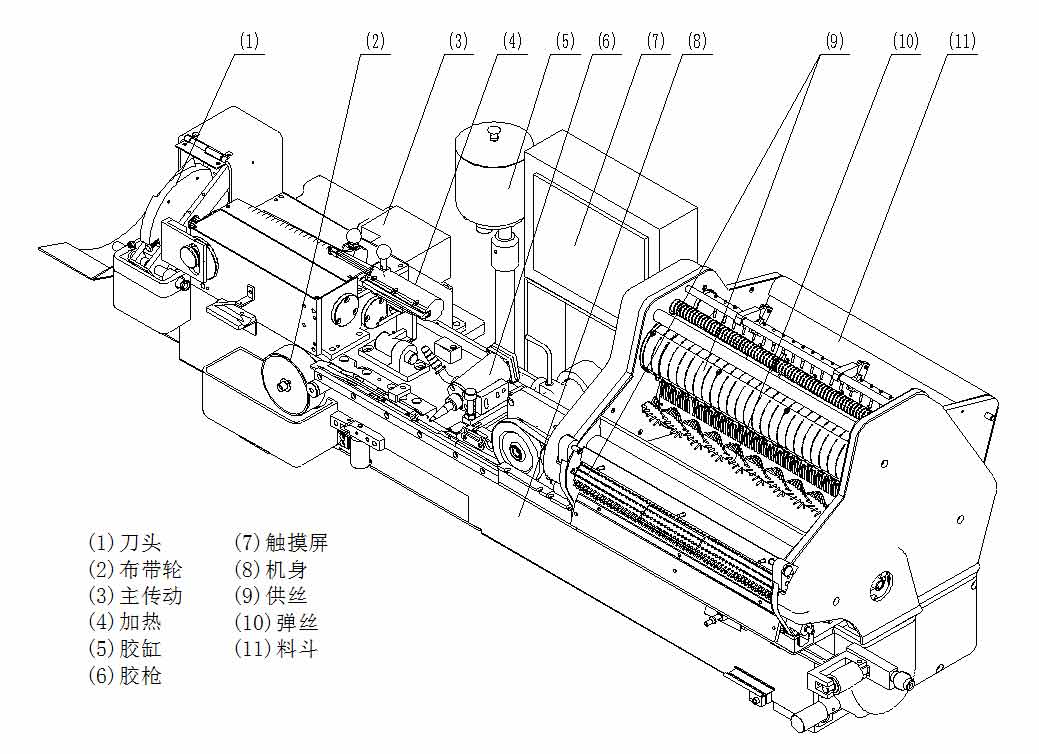

其結構圖如下圖所示:

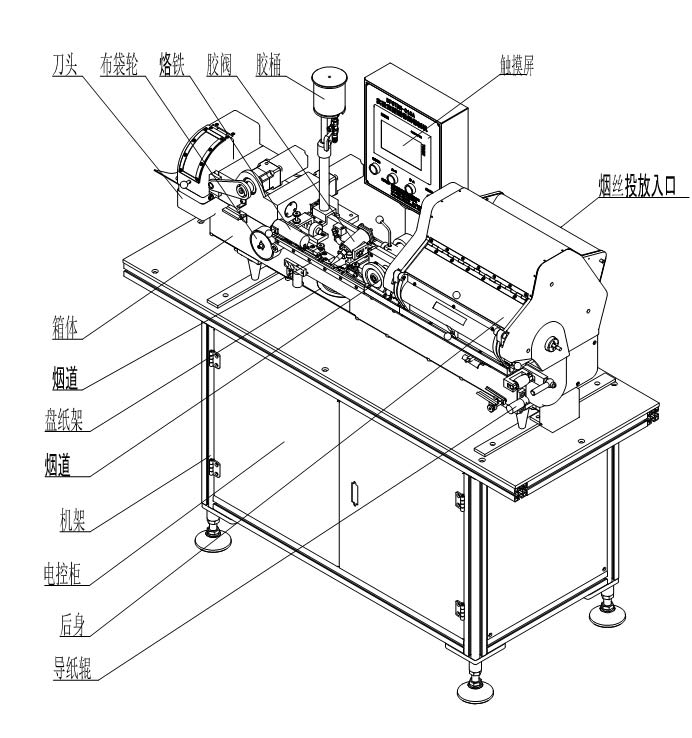

第二種方案:全部傳動結構重新設計,基本取消齒輪傳動結構,使用五個伺服傳動電機,采用多軸傳動控制,該方案的具體參數如下:
1、生產速度:20-60支/分鐘,速度可調
2、設備外形尺寸:1600×500×1600㎜(L×W×H)
3、設備功率:主傳動電機功率:180W,單相220V
電烙鐵功率:50W,單相220V
彈絲電機功率:90W,單相220V
4、成品煙支(不含濾嘴)規格尺寸:長度12-65mm;
分切精度:±0.3mm,外圓標準直徑φ7.8mm(可訂制)
